FX-SMX99
1 特点
1) 任一9台资源连接任一9台显示器
2) 无缝切换技术，确保所有影音实时切换和稳定信号传输
3) 支持3x3 视频墙在第9个输出端口
4) 支持全高清分辨率达1080p
5) 每个输出端口都支持音频分离（视音频输出）
6) 带面板按钮，红外遥控，RS232 控制，IP控制以选择信号源
7) 支持保存与读取模式
8) 单回路设计，易于安装
9) DC 12V 3A 电源供应
10) 尺寸：L438xW220xH44mm
2 规格
|
No |
名称 |
内容 |
|
1 |
输入信号类型 |
TMDS |
|
2 |
输出信号类型 |
TMDS |
|
3 |
输入接口 |
9xHDMI |
|
4 |
输出接口 |
9xHDMI |
|
5 |
输入阻抗(Ω) |
100Ω |
|
6 |
输出阻抗(Ω) |
100Ω |
|
7 |
输入电平 |
5V |
|
8 |
输出电平 |
5V |
|
9 |
带宽 |
10.2Gb/s |
|
10 |
增益(dB ) |
10 |
|
11 |
控制方式 |
面板按钮，红外遥控，RS232 控制，IP控制 |
|
12 |
切换速度(ns) |
400 |
|
13 |
电源 |
DC 12V 3A |
|
14 |
功耗(W) |
25w |
|
15 |
体积(mm) |
LxWxH:438x220 |
|
16 |
重量(kg) |
3.38 |
|
17 |
工作温度 |
-20 to +65℃(-13 to +149℉) |
|
18 |
存储温度 |
-10 to +70℃(+14 to +158℉) |

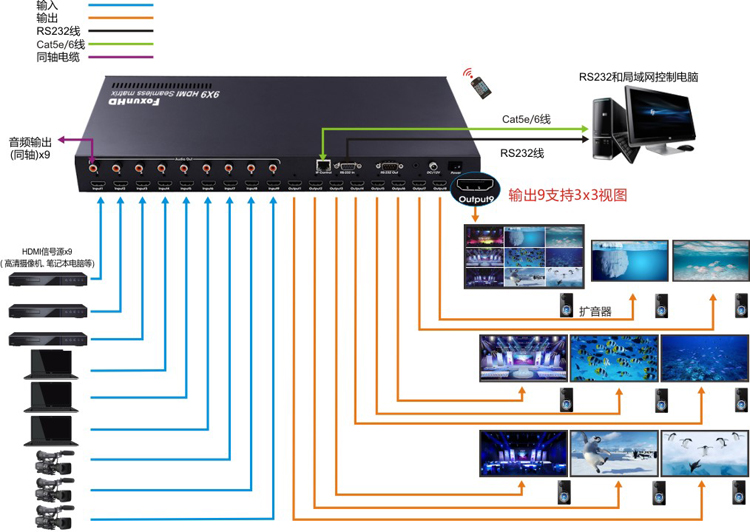

连接与操作
1）连接HDMI 输入源到SMX99 输入端口
② 连接HDMI输出端口到TV或其他HDMI显示设备
③ 可选择：连接IR 线到IR端口
④ 可选择：连接RS232线到PC RS232端口（或USB-RS 232 转换器）到SMX99
⑤ 可选择：连接音频线到音频输出端口
⑥ 可选择：连接以太网线到TCP/IP端口在局域网网络矩阵中
⑦ 连接 12V 3A直流电源到直流插座上
⑧ 连接SMX99，TV或其他显示设备
⑨ 通过使用前面板上的按钮控制SMX99。
