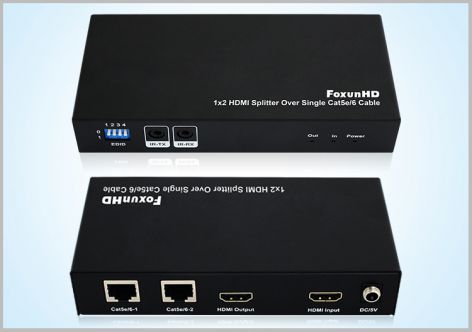

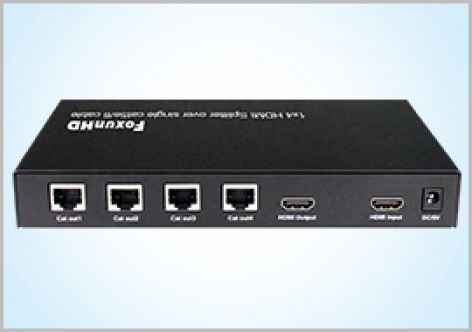

工业级 HDMI 1080P 串联分配器 SPE12/14/18

1、特 点

l HDMI信号分配到2/4/8个相同的双绞线RJ45网口同步输出。

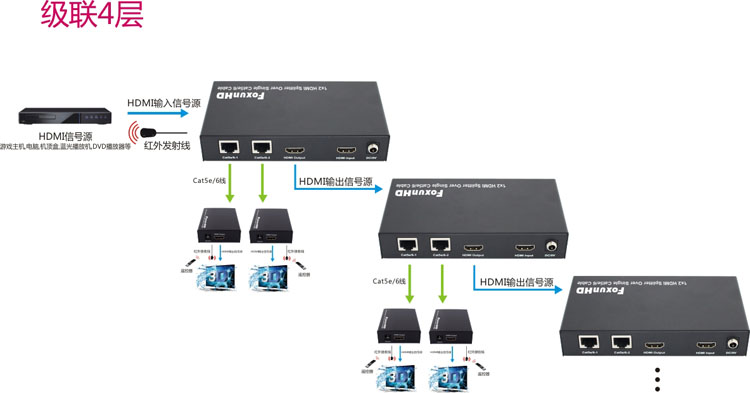

l 本地一路HDMI环出，通过HDMI接口级联4层

l EDID拔码开关控制，支持宽频红外双向环路传输，搭配EX21B-RX使用

l 支持全高清1080P；1920*1200及以下分辨率

l 支持DolbyTrueHD,DTS-HD音频

l 支持3D无损分配与传输

2、规 格

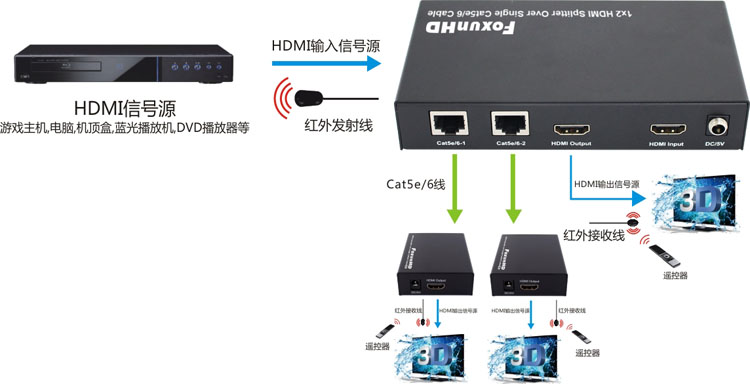

连接与操作

1）连接HDMI信号源（如：PS3, STB, DVD, ETC等）到高清单网线分配器；

2）用Cat5e/6线连接HDMI分配器与接收器（使用标准24WGCat5e/6网线单股）

3）连接HDMI显示设备（如：HDTV, HD-LCD）到接收器的 HDMI输出端口；

4）用HDMI线将HDMI显示设备连接到分配器的本地环路输出口（如：HDTV, HD-LCD）

5）插上IR-TX线与IR-RX线到分配器的IR红外端口

6）插上IR-TX线与IR-RX线到接收器的IR红外端口

7）连接直流电源DC5V2A到SPE102电源输出端口。
