EX24
1 特点
1) 运用H.264标准作为压缩类型
2) 支持分辨率高达1080P@60HZ，数据传输数据是2.25Gbps
3) 支持非压缩数字化音频格式，采样率是48kHZ
4) 遵守TCP / IP协议进行传输,流比特率高达15 mbps
5) 兼容HDCP
6) 支持RS232
7) 支持宽带红外(38k ~ 56khz)

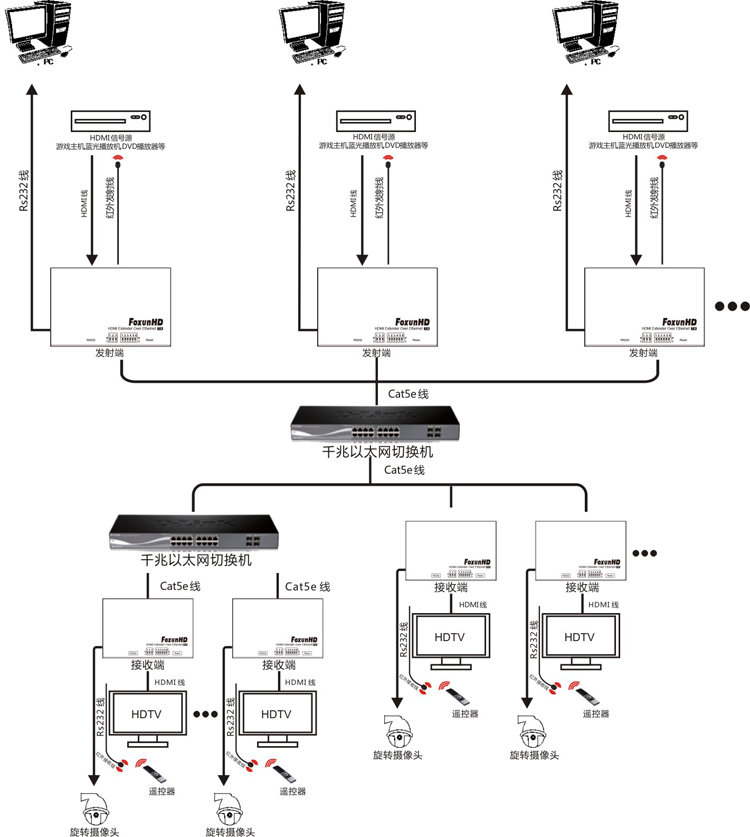

8) 支持一对一，一对多，多对多网络配置架构
9) 支持DHCP，自动切换分配IP发射器和接收器
10) 3位选择波特率下降
11) 配置6位管理组ID
12) 支持切换信号源
13) 与当时HDMI输出显示在发射器上
14) DC5V2A供电，功耗少于3W
15) 功率：TX:3W RX:3W
16) 尺寸（LxWxH）：120.2x78.6x29 mm
17) 净重：TX：280g,RX:280g
2 规格
|
性能 |
|
|
协议 |
TCP/IP H.264 编码协议 |
|
支持视频格式 |
480i/480p/576i/576p/720p/1080i/1080p@60HZ |
|
支持音频格式 |
LPCM, 音频采样率 48KHZ |
|
比特率 |
15Mbps |
|
HDCP |
兼容 |
|
红外射程范围 |
38 -56 KHZ |
|
RS232 波特率 |
默认 2400bps, 共8种可选 |
|
IP设置&组 ID 设置 |
|
|
默认 IP |
TX: 192.168.1.11 ; RX: 192.168.1.12 |
|
组 ID |
Group 00 ~ group 63 |
|
交换机路由器需求 |
支持 IGMP, 支持 DHCP |
|
连接EX24发射器 |
|
|
输入 |
1xHDMI Female port |
|
输出 |
1x RJ45输出端口 1x HDMI局域网输出端口 |
|
RS232 |
DB9 Female 端口 |
|
红外 |
IR TX端口 |
|
连接EX24 接收器 |
|
|
输入 |
1xRJ45输入 |
|
输出 |
1x HDMI 母 端口 |
|
RS232 |
DB9 公头 |
|
红外 |
IR RX 端口 |
|
环境与电力需求 |
|
|
操作温度 |
-5 to +35 ℃ （+23 to +95℉） |
|
操作湿度 |
5 to 90%RH (非冷凝) |
|
电源 |
DC 5V 2A |
|
功率 |
3W |
|
物理性质 |
|
|
尺寸（LxW xH） |
120.2x78.6x29 mm |
|
净重 |
TX: 280g; RX:280g |
注1:
